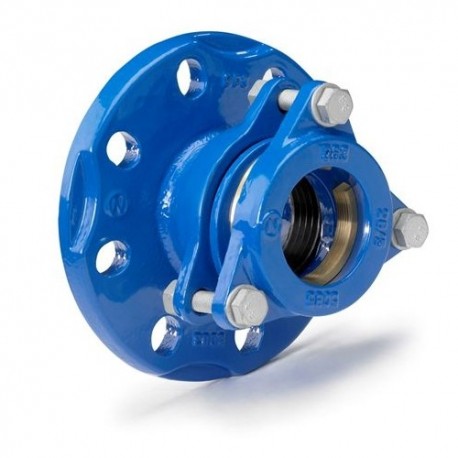

Фланцевый адаптер Fastfitgrip

Фланцевый адаптер ROMACON FASTFITgrip представляет собой патрубок с фланцем, помещенный между двумя прижимными кольцами. Между патрубком и прижимными кольцами помещаются зажимные кольца, втулки и прокладки. Прижимные кольца при затяжке болтов прижимаются к патрубку. Резиновая прокладка при давлении на нее со стороны втулки и зажимного кольца полностью заполняет пространство между трубой и фланцевым адаптером.
В результате сильного сжатия и высокой пластичности и упругости резиновой прокладки, конструкция гарантирует многолетнюю герметичность уплотнения требуемого уровня.
Стягивание болтами втулки и зажимного кольца осуществляется до контакта втулки с патрубком и передаёт усилие на резиновое уплотнение, что приводит к его деформации. В результате этого зажимное кольцо начинает уменьшаться в диаметре, и его острый профиль начинает врезаться в трубу из ПЭ. Стягивание болтов происходит до контакта металл-металл, после этого соединение готово к использованию.
Возможности соединения ROMACON FASTFITgrip
Все адаптеры поставляются в собранном виде (не требуется дополнительного демонтажа перед применением).
Не требуется специальный инструмент.
Контакт металлических поверхностей указывает на правильную установку.
Избыточная затяжка исключена.
Труба из ПЭ легко вставляется, благодаря большему диаметру зажимного кольца и внутреннего диаметра прокладки.
Даже при максимально допустимом диаметре трубы не требуется фаска на конце трубы.
Разработано для труб из ПЭ (PE) и ПВХ (PVC).
Фланцы соответствуют DIN, BS, ANSI и ГОСТ PN10
Не требуется дополнительного усиления для ПЭ/ПВХ PN10
Только 3 болта до Днар.=110 мм, 4 болта до Днар.=180 мм, 5 болтов до Днар.=280 мм и 8 болтов до Днар.=315 мм.
Спецификация материалов и размеры
Фланцевые адаптеры изготавливаются для труб с Днар от 63 до 315 мм.
Прижимные кольца, втулки, патрубки - чугун ВЧШГ марки GGG 450-10 с эпоксидным покрытием.
Зажимные кольца - латунь MS 58.
Прокладка: резина EPDM, другие прокладки по запросу.
Болты и гайки - сталь St3s/18G2A с оцинкованием Dacromet™.
Артикул
Фланец
Днар. трубы
Вес, кг
Розница, ЕВРО
RRFA-63-SS-E
50/60/65
63
4,5
88,50
RRFA-75-SS-E
50/60/65
75
4,5
89,90
RRFA-90-SS-E
80
90
4,5
99,90
RRFA-110-SS-E
100
110
5
124,60
RRFA-125-SS-E
100
125
6,5
139,50
RRFA-125А-SS-E
125
125
7
151,40
RRFA-160-SS-E
150
160
8,5
197,20
RRFA-180-SS-E
150
180
9
260,00
RRFA-200-SS-E
200
200
12,5
318,90
RRFA-225-SS-E
200
225
12,5
по запросу
RRFA-250-SS-E
250
250
20,5
по запросу
RRFA-280-SS-E
250
280
20,5
по запросу
RRFA-315-SS-E
300
315
26
по запросу
