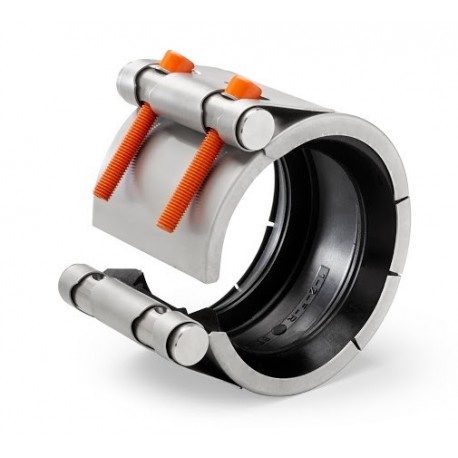

Муфта UNI-REP

Преимущества применения муфт UNI-REP
Демпфирует гидроудары, гасит вибрации и собственные колебания.
Компенсирует осевые и угловые смещения.
Обеспечивает гибкое осевое соединение.
Допускается зазор или неровность между соединяемыми трубами.
Выдерживает многократное изменение нагрузки.
Возможность соединения труб из разных материалов.
При соединении труб отличающихся диаметров устойчивы к колебаниям давления и исключают протечки.
Компактная конструкция, экономящая пространство при установке на трубу.
Обладает малым удельным весом по сравнению с другими муфтами.
Спецификация материалов и размеры
Корпус: нержавеющая сталь 316.
Болты и гайки: нержавеющая сталь 316.
Уплотнение: резина NBR или EPDM

Таблица размеров
Артикул
Ø, mm
Давление, бар
Диапазон, мм
B, mm
C max, mm
d, mm
H, mm
M
A, mm
Усилие затяжки, Nm
1-L-R-W5-*-36-39
38
16
36-39
60
15
66
104
M8
6
5
1-L-R-W5-*-39-43
42,4
16
39-43
60
15
66
104
M8
6
5
1-L-R-W5-*-43-47,5
44,5
16
43-47,5
60
15
74
112
M8
6
5
1-L-R-W5-*-47,5-52,5
48,3
16
47,5-52,5
60
15
74
112
M8
6
5
1-L-R-W5-*-52,5-58
54/57
16
52,5-58
75
25
85
125
M8
6
5
1-L-R-W5-*-58-64
60,3/63
16
58-64
75
25
85
125
M8
6
5
1-L-R-W5-*-64-72
66,6/68/69/70
16
64-72
95
30
108
164
M10
8
10
1-L-R-W5-*-72-80
73/76,1/79,5
16
72-80
95
30
108
164
M10
8
10
1-L-R-W5-*-80-88
84
16
80-88
95
30
124
170
M10
8
10
1-L-R-W5-*-88-95
88,9
16
88-95
95
30
124
170
M10
8
10
1-L-R-W5-*-97-105
98/100,6/101,6/104
16
97-105
95
30
141
187
M10
8
10
1-L-R-W5-*-104-112
104,8/108/110
16
104-112
95
30
141
187
M10
8
10
1-L-R-W5-*-112-120
114,3/118
16
112-120
95
30
158
202
M10
8
12,5
1-L-R-W5-*-122-130
125/127/129
16
122-130
95
30
158
202
M10
8
12,5
1-L-R-W5-*-129-137
130,2/131/133
16
129-137
110
40
178
230
M12
10
20
1-L-R-W5-*-137-145
139,7/141,3/141,6
16
137-145
110
40
186
238
M12
10
25
1-L-R-W5-*-149-157
154/155
16
149-157
110
40
197
249
M12
10
30
1-L-R-W5-*-157-165
159
16
157-165
110
40
205
255
M12
10
30
1-L-R-W5-*-164-172
165/168,3
16
164-172
110
40
212
262
M12
10
30
* = E, если уплотнение EPDM* = N, если уплотнение NBR
