Роботизированные и плавающие телеинспекционные системы, профайлеры

1988 – 2013: 25 лет успеха!На сегодняшний день компания iPEK является одним из мировых лидеров в разработке и производстве телеинспекционных систем. Очередным шагом вперед для компании становится разработка системы, позволяющей решать любые задачи телеинспекции благодаря гибкой модульной компоновке. Новая система получила название ROVION. ROVION позволяет решать любые задачи телеинспекции труб вплоть до диаметров 2000 мм!

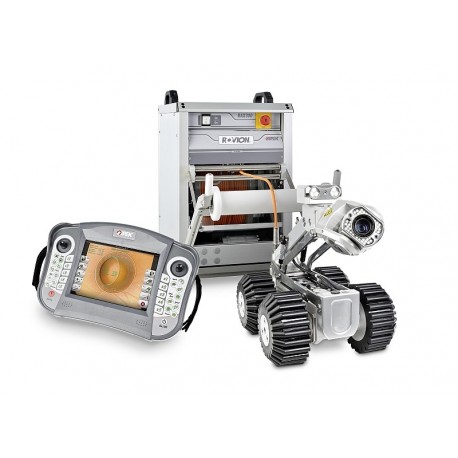

Модульная телеинспекционная система ROVION®Для труб диаметром 100 – 2000 мм







На рынок диагностического оборудования трубопроводов выходит телеинспекционная система ROVION® от компании iPEK, разработанная как модульная система с возможностью расширения. Размеры, простота в использовании и функциональность данной системы полностью удовлетворяют требованиям профессионалов в производстве работ по диагностике трубопроводов. СистемаROVION® отличается мощностью, надежностью и быстродействием. Кроме того в основе данной системы лежат продукты и технологии компании iPEK – успешные и перспективные. ROVION® без преувеличения можно назвать одной из лучших и передовых систем телеинспекции на сегодняшний день.
Система ROVION® применяется для инспекции труб диаметром от 100 и вплоть до 2000 мм. Действительно уникальной характеристикой является возможность использования всего двух транспортеров для покрытия диапазонов труб 140 – 2000 мм. Благодаря камере и яркому освещению возможен четкий и широкий обзор в каждой точке инспектируемого участка.
Многофункциональный мобильный блок управления VisionControl VC200, который ранее использовался в проталкиваемой телеинспекционной системе AGILIOS™, дополнен вторым джойстиком и тщательно проработанным специализированным программным обеспечением. Это обеспечивает совместимость междуROVION® и AGILIOS™ и увеличивает возможности расширения системы.


Характерные особенности:
Для труб диаметром 100 – 2000 мм
Возможность мобильного использования и установки в спец. автомобиль
Длина кабеля от 100 до 500 метров
Высокоэффективная светодиодная подсветка
Встроенный зонд 33кГц/512 Гц для определения точного местоположения камеры
Встроенные датчики уклона и опрокидывания транспортера
Электрический подъемник камеры
Интерфейс специально разработан для сенсорного дисплея
Специализированное ПО – VisionReport на русском языке
Блок управления VC200, совместимый с проталкиваемой телеинспекционной системой AGILIOS™
Возможность использования различных камер, включая панорамную камеру DigiSewer
Колеса повышенного сцепления
Возможность использования системы для телеинспекции скважин
Модульная архитектураБлагодаря модульной архитектуре, вы всегда можете расширить возможности системы и получить от нее необходимые параметры и набор функций.

Возможность простой модификации системы делает ROVION® оптимальным решением для широкого спектра задач при минимальных вложениях средств. Благодаря совместимости с проталкиваемыми системами AGILIOS™ и компонентами системы SUPERVISION® системаROVION® является универсальным рением для любых задач телеинспекции!
Интеллектуальная система
Благодаря используемой технологии PipeBus® в системе используется облегченный кабель. Данная технология обеспечивает совместимостьROVION® с компонентами AGILIOS™ и SUPERVISION®.
Встроенные в блок управления, барабан, транспортер и камеру микропроцессоры объединены в цифровую сеть, что дает полный контроль над системой. Данные о системе могут быть считаны с испоьзованием ПК.
Компоненты системы
Блок управления
VC200 – Мобильный блок управления VisionControl





Новый блок управления VC200 был разработан на основе пользовательского опыта работы с VC100. Это основной пульт управления для всей линейки продуктов iPEK и будет является основой для будущих разработок.
VC200 имеет яркий, хорошо читаемый при дневном свете сенсорный экран разрешением 800х600 с интерактивным интерфейсом, виртуальную клавиатуру и интуитивные элементыи управления, не имеющие аналогов.
VC200 обладает всеми функциями, необходимыми для проведения инспекций. К ним относятся видеозапись в формате MPEG4, цветной генератор текста. Заранее запрограммированные макросы (напр., направления фланцев, различные положения камеры) могут быть запущены автоматически. Это экономит время и повышает качество телеинспекции. Все входные данные вводятся только через VC200, что делает его сердцем системы.
Для работы с VC200 нет необходимости приобретать стороннее ПО (напр. WinCaт), т.к. в блок управления встроено полнофункциональное специализированное ПО - VisionReport на русском языке.


Специализированное ПО VisionReport
Для обеспечения быстрой обработки данных, компания iPEK разработала собственное специализированное ПО, VisionReport, встроенное в блок управления VisionControl. Интерфейс ПО разработан специально для сенсорного экрана и позволяет осуществлять управление с помощью касания пальцем без каких-либо других вспомогательных средств. Используя интегрированные стандартизованные каталоги возможно записывать данные инспекции с использованием спец. сокращений и определений, что позволяет сохранять все данные в одном файле проекта. Сохраненные файлы могут быть затем переданы через USB или по локальной сети на рабочий ПК.
Для создания отчетов, компания iPEK предлагает бесплатное приложение VisionReport Viewer. Также вы можете импортировать все проекты в ПО WinCan V8 и использовать все его функции.
Для расширения функциональности, компания iPEK добавила в VisionReport функции для контроля транспортеров и дисплеи для контроля. Важные показатели системы постоянно отображаются на экране. Вам всегда доступны все необходимые для безопасной инспекции данные о системе.
DCX5000 и CCU?I – Стационарный блок управления





Эргономичная DCX5000 является основной панелью управления для автомобилей, укомплектованных системой iPEK ROVION®. Благодаря ей вы готовы к решению любых типов задач. Телеинспекция трубопроводов диаметром до 2000мм, телеиспекция отводов с использованием камеры-спутника (система SAT) или обследование скважин глубиной до 500м. Все опции в одной системе!
Особенности и преимущества:
Операционная система Linux
Компактный монтаж на рамке или расположение элементов на рабочем столе согласно требованиям заказчика
Сенсорный монитор 10” для управления системой и мониторинга статуса состояния системы. При монтаже на рамке угол накрона экрана изменяется
Все необходимые интерфейсы встроены в CCUI
БЕЗ встроенного ПО VisionReport
Совместим с WinCan
Разъемы: 4 x USB, 1 x RS232 (сервисный интерфейс)
Аналоговый видео-выход с генератором титров
Два трех-осных джойстика с функцией нажатия
Эргономичный дизайн: Все важные элементы управления расположены в зоне досягаемости ваших пальцев


Кабельный барабан





Модель
RMX100
RMX200
RMX300
RMX500
Макс. длина кабеля, м
100
200
300
500
Размеры, ДхШхВ, мм
410х230х380
680х315х495
625х368х575
680х520х554
Вес, кг
16
31
57
85
Мобильный
да
да
да
нет
Автоматическая подача/смотка
нет
нет
да
да
Счетчик расхода кабеля
да
да
да
да
Моторизованный/ручной
ручной
ручной
моторизованный
моторизованный
Функция аварийной остановки
нет
нет
да
да
Беспроводной пульт ДУ
нет
нет
да (опция)
да (опция)


Транспортер




Модель
RX95
RX130
RX400
Внутр. диаметр трубы (DN), мм
100-200
140-1000 при использовании доп. опций RED200 и RCR1000
400-2000
Размеры, ДхШхВ, мм
284х86х75
310х110х90
700х240х250
Вес, кг
4
6
32
Защита от давления, бар
до 1
до 1
до 1
Управляемый (поворотный)
да
да
да
Встроенный X/Y инклинометр
да
да
да
Встроенный зонд
да
да
да
Встроенная камера заднего вида
нет
да
да
Встроенный подъемник камеры
нет
нет (опция RED200)
да
Встроенный сенсор опрокидывания
да
да
да


Видеокамера





Модель
RCX90
PTP70 II
RAC50
DSIIIПанорамная камера DigiSewer
Размеры, ДхШхВ, мм
168х82х72
112х72х72
63х46х54
150х90х90
Вес, кг
1,5
1
0,25
1,1
Защита от давления, бар
до 1
до 1
до 1
до 1
Угол наклона
+/- 135°
+100/-20°
нет
нет
Угол вращения
360°
360°
нет
нет
Увеличение
10х Оптическое12х Цифровое
нет
нет
нет
Фокус
Ручной/Авто
Ручной/Авто
Фиксированный
Фиксированный
Встроенные лазерные диоды
да
да
нет
нет
Разрешение
460 TVL
420 TVL
420 TVL
0,47 МПикс
Угол обзора
60°
60°
65°
190°
Светочувствительность,Люкс
1
0,025
0,025
0,1
Тип подсветки
LED
LED
LED
LED
Материал корпуса
Алюминий
Алюминий
Нерж. сталь
Алюминий


Аксессуары

RAL130Модуль дополнительного освещения для труб диаметром 200-600 ммТип освещения: светодиодное с регулировкой яркости (10 уровней)Защита от давления: до 1 барРазмеры ДхШхВ, мм: 70x72x46Вес: 0,5 кг

RAL200Модуль дополнительного освещения с встроенной камерой заднего вида для труб диаметром 200-600 ммТип освещения: светодиодное с регулировкой яркости (10 уровней)Защита от давления: до 1 барРазмеры ДхШхВ, мм: 102x72x33Вес: 0,6 кг

RAL1000-RCX90 Модуль дополнительного освещения для труб диаметром 600-1000 ммДля использования с камерой: RCX90Тип освещения: светодиодное с регулировкой яркости (10 уровней)Защита от давления: до 1 барРазмеры ДхШхВ, мм: 155x140x140Вес: 1,3 кг

RAL1000-DSIII Модуль дополнительного освещения для труб диаметром 600-1000 ммДля использования с камерой: DSIIIТип освещения: светодиодное с регулировкой яркости (10 уровней)Защита от давления: до 1 барРазмеры ДхШхВ, мм: 155x120x120Вес: 1,3 кг

RED200 Электрический подъемник камеры для RX130 для труб диаметром 300-600 ммДля использования с транспортером: RX130Тип привода: электрическийЗащита от давления: до 1 барРазмеры в сложенном виде ДхШхВ, мм: 315x80x145Размеры в поднятом виде ДхШхВ, мм: 315x80x320Вес: 3,2 кгСовместимость: доп освещение RAL130, RAL200, RAL1000-RCX90, RAL1000-DSIII; камеры RCX90, RAC50, PTP70II, панорамная камера DSIII

RCR1000 Дополнительная тележка для RX130 для труб диаметром 600-1000 ммДля использования с транспортером: RX130Размеры ДхШхВ, мм: 530x437x264Вес: 15,5 кг (включая колеса D220)

EXT400 Удлинитель подъемника для RX400 для труб диаметром 1300-2000 ммДля использования с транспортером: RX400

Адаптеры для труб яйцевидного сеченияСпособствуют поддержанию горизонтального положения транспортера и препятствуют опрокидыванию в трубах яйцевидного сечения. Различные конфигурации.

Колеса для транспортеровКолеса различных диаметров, конфигурации, материалов. Подбираются в зависимости от задач заказчика для обеспечения наилучшего сцепления и позиционирования транспортера в трубе.


Транспортер RX130 с установленными модулем доп. освещения RAL1000-RCX90, подъемником камерыRED200, тележкой RCR1000 и камерой RCX90



Лазерные компоненты



Модель
Лазерное кольцоLASERRING
Лазерный сканер LSS
Совместимость
Панорамная камера DSIII
Камера RCX90
Размеры, ДхШхВ, мм
120х120х32
466-1316x101x92
Вес, кг
1
0,465
Защита от давления,бар
до 1
до 1
Форма лазерного излучения
7 точек
кольцо 360°
Необходимое ПО
WinCan Laser Scan
WinCan Laser Scan
Внутр. диаметр трубы (DN), мм
200-400
150-700
Класс лазера
2
1
Питание
от системы
батарея 1,5В тип АА – 1 шт.
Материал корпуса
Алюминий
Алюминий, карбон




Транспортер RX130 с установленнымиподъемником камеры RED200, панорамнойкамерой DSIII и лазерным кольцомLASERRING
Транспортер RX130 с установленнымиподъемником камеры RED200, модулем доп.освещения RAL200, камерой RCX90 илазерным сканером LSS


Измерительные функции ПО
Специализированное ПО VisionReport имеет встроенные функции измерений. Благодаря данным функциям вы можете без вспомогательных инструментов измерить такие объекты в трубе как:
Размер повреждения с помощью встроенных в камеру лазеров
Уровень воды в трубе
Радиус, угол и положение поворота
Диаметр, угол и положение отвода
Размеры и положение объекта на стенке трубы (напр., отложения, прогиб, продольная трещина)
Размеры и положение объекта, находящегося в плоскости сечения трубы (напр., проросшие корни деревьев, мусор в трубе и т.п.)

Примеры экранов работы измерительных функций специализированного ПО VisionReport



iPEK EX
Взрывозащищенное исполнение системы
Высочайшая степень безопасности является главным приоритетом при работе во взрывоопасных районах. Система iPEK ROVION® EXгарантирует это как ни одна другая система на рынке. Постоянный мониторинг отдельных компонентов системы и допуск ATEX zone 1 обеспечивают абсолютную безопасность и надежность в любых местах работы.
